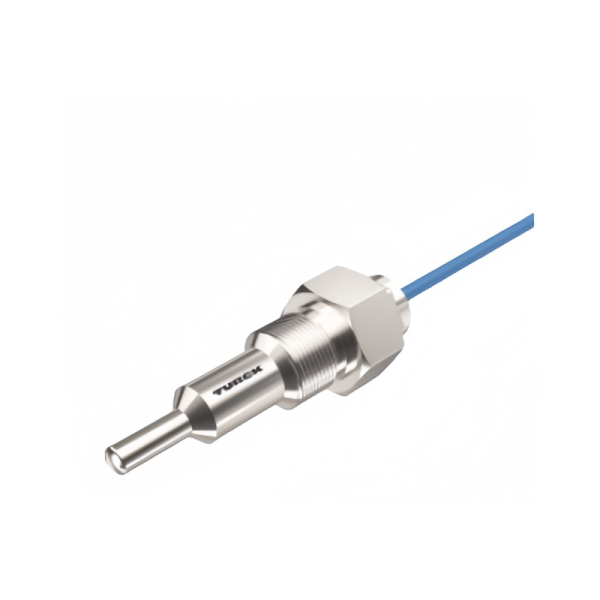

turck圖爾克流量傳感器FS101-300L-04-2UPN8-H1141 100030866工作原理

turck圖爾克流量傳感器FS101-300L-04-2UPN8-H1141（貨號100030866）采用量熱原理（熱擴散法）進行流量測量，其核心工作原理是通過檢測流體流經探頭時導致的熱量損失變化來推算流速，進而實現流量監測。

工作原理詳解

量熱原理基礎：

傳感器內部集成加熱元件和溫度傳感器（熱敏電阻），組成惠斯通電橋。加熱元件持續產生熱量，形成穩定的溫度場。

當流體靜止時，加熱元件與周圍介質的熱交換達到平衡，電橋輸出穩定電壓值。

當流體流動時，流速增加會加速熱量從探頭向介質的傳遞，導致加熱元件溫度下降，電橋輸出電壓發生變化。

流速與熱量損失的關系：

流速與熱量損失呈正相關：流速越高，單位時間內帶走的熱量越多，加熱元件溫度下降越顯著。

傳感器通過測量電橋輸出電壓的變化量，間接計算流體流速。電壓變化量與流速之間存在預設的數學關系（通常由校準曲線確定）。

流量計算與輸出：

傳感器內置微處理器，根據流速和探頭有效截面積計算瞬時流量（體積或質量流量）。

支持多種輸出信號：常開/常閉觸點（PNP/NPN）、IO-Link通信協議，可聯動泵閥啟?；蛏蟼鲾?shù)據至控制系統。

技術數據

功能流量報警

設計一體式探頭帶顯示

過程連接G 1/4"外螺紋

桿長(L1)45  mm

浸入深度L16.9  mm

介質液體

工作電壓17…33 VDC

輸出性能NC/NO可編程, PNP/NPN

通信協議IO-Link

電氣連接接插件, M12 × 1

外殼材料不銹鋼/塑料, 1.4404 (AISI 316L)/Grilamid TR90 UV/Elastollan C 65 A 15 HPM 000/Ultramid A3X2G5

介質溫度-25…+85 ℃

工作溫度-40…+80 °C

防護等級IP66/IP67/IP69K

流量傳感器型號列舉

FS100-300L-04-2UPN8-H1141 100001008

FS101-300L-63-2UPN8-H1141 100030871

FS100-300L-58-2LI-H1141 100029676

FS100-300L-00-2LI-H1141 100015938

FS101-300L-16-2UPN8-H1141 100030869

FS100-300L-00-2UPN8-H1141 100015939

FS101-300L-00-2UPN8-H1141 100030864

FS101-300L-04-2UPN8-H1141 100030866

FP100-300L-51-NA-H1141 100001046

FP100-300L-16-NA-H1141 100001047

應用場景

工業冷卻系統：

監測機床、注塑機冷卻水流量，斷流時觸發報警并停機，防止設備過熱損壞。

例如，在鋼鐵廠高爐冷卻系統中，該傳感器可實時檢測水流狀態，確保生產安全。

液壓系統控制：

調節液壓泵輸出流量，實現壓力、速度的精準控制。

例如，在挖掘機液壓回路中，傳感器可優化操作精度，降低能耗。

市政供水與污水處理：

統計用水量，優化泵站運行策略；檢測泄漏（如流速異常下降）。

超聲波式流量傳感器（非本型號）常用于大口徑管道，而本型號更適用于分支管道或小流量場景。
